پيداوار جو تعارف
CRP-RA15A-12 هڪ قيمتي-مؤثر ۽ پائيدار صنعتي ڇهون- محور روبوٽڪ بازو آهي جيڪو بنيادي صنعتي منظرنامي لاءِ ٺاهيو ويو آهي جهڙوڪ مواد کي هٿ ڪرڻ، اسٽيمپنگ جي مدد، ۽ ورڪ پيس لوڊ ڪرڻ ۽ ان لوڊ ڪرڻ. ISO ۽ CE سان ليس-مطابق ڪنٽرول سسٽم، اهو اعتماد ۽ تعميل ۾ توازن رکي ٿو، ننڍي ۽ وچولي سائز جي ادارن لاءِ آٽوميشن اپ گريڊن جي قيمتن جي ضرورتن کي پورو ڪري ٿو- جڏهن ته پيداواري صنعت جي اعليٰ شدت واري آپريٽنگ ماحول سان مطابقت رکي ٿي. اهو موثر ۽ مستحڪم آٽوميشن حل فراهم ڪري ٿو اسٽمپنگ دڪانن لاءِ، اسيمبليءَ جون لائينون ۽ ٻيون ايپليڪيشنون، مدد ڪندي ڪمپنين کي بيلنس لاڳت ۽ پيداوار جي ڪارڪردگيءَ ۾.
فنڪشنل خاصيتون
● روبوٽ جي ڊيزائن انتهائي ٺهيل آهي. جيڪو وڌيڪ ہلڪو آهي. خاص طور تي کلائي پتلي آهي، تنهنڪري ان کي وڌيڪ حالتن ۾ لاڳو ڪري سگهجي ٿو.
● تيز رفتار موٽر کي اپنائڻ، روبوٽ ۾ وڌيڪ سختي ۽ تيز بيٽ آهي: ليڪ- پروف ڍانچي کي اپنائڻ، سخت ڪم ڪندڙ ماحول کي اپنائڻ لاءِ روبوٽ جو تحفظ وارو طبقو IP67 تائين آهي.
● روبوٽ J233J4 جي محور ۾ رکيل تنصيب سوراخ مقرر ٿيل solenoid والو ۽ ٻين لوازمات کي نصب ڪرڻ لاء. هينڊلنگ ايپليڪيشن کي پورا ڪرڻ لاءِ J3axis تي IO پورٽ ۽ ڊول-سرڪٽ گيس پائپ آهن.
● ڊرائيونگ تيز رفتار جواب حاصل ڪرڻ لاء نئين ترقي يافته PID ڪنٽرول ٽيڪنالاجي کي اپنائڻ: مبصر متحرڪ معاوضي ۽ ڪمزور مقناطيس جي ڪمن سان، برقي مشين بهتر ڪنٽرول ۽ وڌيڪ مستحڪم ٿي سگهي ٿي تيز رفتار سان.
● نئون ڪنٽرول الگورٿم ڪنيميٽيڪس کي ڊائنامڪس سان گڏ ڪري ٿو. نئين ڊيزائن کي متحرڪ الگورٿم ۽ ڪنٽرول الگورتھم کي ضم ڪري ٿو خودڪار پروگرامنگ کي محسوس ڪرڻ ۽ ميڪيڪل جي سروس جي زندگي کي يقيني بڻائي ٿو وڌ ۾ وڌ ڪم ڪرڻ جي صلاحيت جي بنياد تي ميڪيڪل اجزاء لوڊ ۽ لوڊ ڪرڻ جي حالت جي خاصيتن جي بنياد تي. ان دوران، روبوٽ تيز رفتار ردعمل محسوس ڪري سگهي ٿو. تيز ڊوڙڻ جي رفتار ۽ ڪم جي بيٽ ڊگھي زندگي جي مدت سان.
● تصادم جي ڳولا جي فنڪشن سان، اهو بهتر طور تي روبوٽ جي جسم ۽ پردي جي سامان جي حفاظت ڪري سگهي ٿو: ڪشش ثقل جي معاوضي جي فنڪشن سان، روبوٽ اعلي صحت واري آهي، تنهنڪري ان کي وڌيڪ حالتن ۾ لاڳو ڪري سگهجي ٿو.
● حفاظتي ايمرجنسي اسٽاپ بورڊ سان ليس جيڪو ڪنٽرول سسٽم کان آزاد آهي. ۽ حفاظتي رلي سرڪٽ کي ڊبل-سرڪٽ ايمرجنسي اسٽاپ مهيا ڪرڻ لاءِ اختيار ڪيو ويو آهي ته جيئن ايمرجنسي اسٽاپ جي اعتبار کي يقيني بڻائي سگهجي.
تعمير ٿيل-ٽي ۾-مرحلي فلٽر مؤثر طريقي سان اندروني ۽ بيروني خلفشار جي ڪارڪردگي کي بهتر ڪري سگهي ٿو.
روبوٽ جسماني ٽيڪنيڪل پيٽرولر
|
ماڊل |
CRP-RA15A-12 |
|
|
بازو فارم |
عمودي گهڻن جوڑوں |
|
|
آزادي جو درجو |
6 محور |
|
|
وڌ ۾ وڌ لوڊ لوڊ |
12 ڪلو |
|
|
وڌ ۾ وڌ سفر |
محور1 |
زمين / مٿي مٿي چڙهڻ -167 درجا ~ 167 درجا، ڀت چڙهڻ -30 درجا ~ 30 درجا |
|
محور 2 |
-155 درجا ~ 90 درجا |
|
|
محور 3 |
-85 درجا ~ 150 درجا |
|
|
محور 4 |
-190 درجا ~ 190 درجا |
|
|
محور5 |
-135 درجا ~ 135 درجا |
|
|
Axis6 |
-360 درجا ~ 360 درجا |
|
|
وڌ ۾ وڌ رفتار |
محور1 |
169 درجا / ايس |
|
محور 2 |
169 درجا / ايس |
|
|
محور 3 |
169 درجا / ايس |
|
|
محور 4 |
301 درجا / ايس |
|
|
محور5 |
220 درجا / ايس |
|
|
Axis6 |
743 درجا / س |
|
|
قابل اجازت ٽوڪ |
محور 4 |
20N.m |
|
محور5 |
20N.m |
|
|
Axis6 |
11N.m |
|
|
قابل قبول لمحو inertia |
محور 4 |
0.5kg.m2 |
|
محور5 |
0.5kg.m2 |
|
|
Axis6 |
0.16kg.m2 |
|
|
بار بار پوزيشن جي درستگي |
±0.05mm |
|
|
وڌ ۾ وڌ پھچڻ وارو فاصلو |
1554 ملي ميٽر |
|
|
روبوٽ جسم جو وزن |
170 ڪلو |
|
|
انسٽاليشن موڊ |
زمين تي چڙهڻ ، مٿان چڙهڻ ، ڀت تي چڙهڻ |
|
|
جسماني انٽرفيس |
محفوظ ٿيل IO |
16 پن |
|
محفوظ ٿيل گيس |
2*φ8mm |
|
|
انسٽاليشن ماحول |
ماحول جي درجه حرارت |
0 ~ 45 درجا |
|
نسبتي نمي |
20% ~ 80% RH |
|
|
وائبريشن |
0.5 جي هيٺان |
|
|
ٻيا |
روبوٽ جي انسٽاليشن کان پري هجڻ گهرجي: ٻرندڙ يا corrosive مائع يا گيس، مداخلت جا برقي ذريعن |
|
|
IP سطح |
جسم IP54، کلائي IP67 |
|
|
فائدا خاصيتون |
ٺھيل جوڙجڪ، تيز رفتار، اعلي سڌائي، اعلي expansibility ۽ آسان آپريشن |
|
|
درخواست |
لوڊ ڪرڻ ۽ اُتارڻ ، پيليٽنگ ، ويلڊنگ ، ورهائڻ ، اسپري ڪرڻ ، هٿ ڪرڻ |
|
|
اليڪٽرڪ ڪابينا جي جوڙجڪ |
G9A |
|

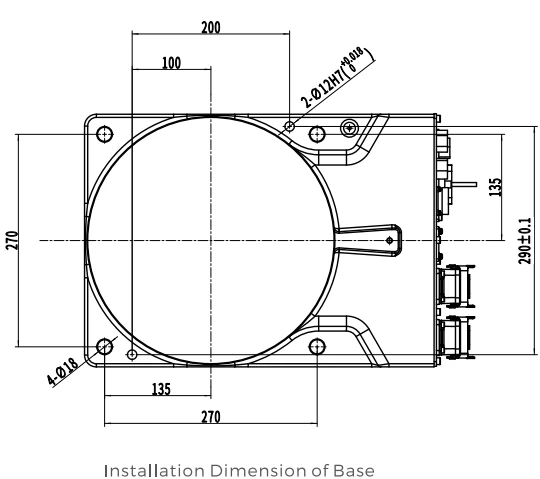

انسٽاليشن انٽرفيس ڊاگرام
موشن رينج ڊراگرام
